조이트론 짭투플 리뷰 3 : 히트박스 개조

상판을 뽑아 봤다.

거의 완벽하게 맞는다.

테투플이랑 레이아웃조차 완벽하게 똑같다.

테두리가 없기 때문에 크기가 커지고, 나사고정을 해야 되지만 대신 스킨 범위가 커졌다.

일장일단이 있는듯...



두께는 버튼 장착 두께를 확보하기 위해 2t 정도로 올렸다.

---

오리지날용 상판은 그냥 뽑아본거고...

이번에 할 본 개조인 특수배치 히트박스 배열.



배치가 굉장히 묘한데 진짜 말 그대로 '커스텀 배열'

웨짠 킹오파 용이라나...



버튼간 거리를 간격을 정도이상 벌리다보니 양끝이 프레임에 간섭이 생겼다.

깎아내야 할 듯...



둥지켜 스킨

켜같이 안생겼다(...)



상판을 대서 위치를 표기하고

그 자리에 볼트탭을 뚫는다.

밑에서 너트로 고정하면 너무 귀찮아지므로...



abs 재질은 원래는 엔지니어링 소재로 쓸만한 소재는 아니지만 이정도는 버텨낼 수 있다



상판만 조립해봄.

나사는 렌치볼트로 조립...



상부 프레임 뒷쪽 상태.

양 사이드 버튼장착 문제로 깎아낸게 보인다.

실톱 힘내라!

---

기판도 교체한다.

어차피 순정기판은 쓸 물건이 못되지...



원 기판에서 플4/엑박 우회로 쓰이던 단자+오디오 단자

쓸데는 없으므로 떼어넴

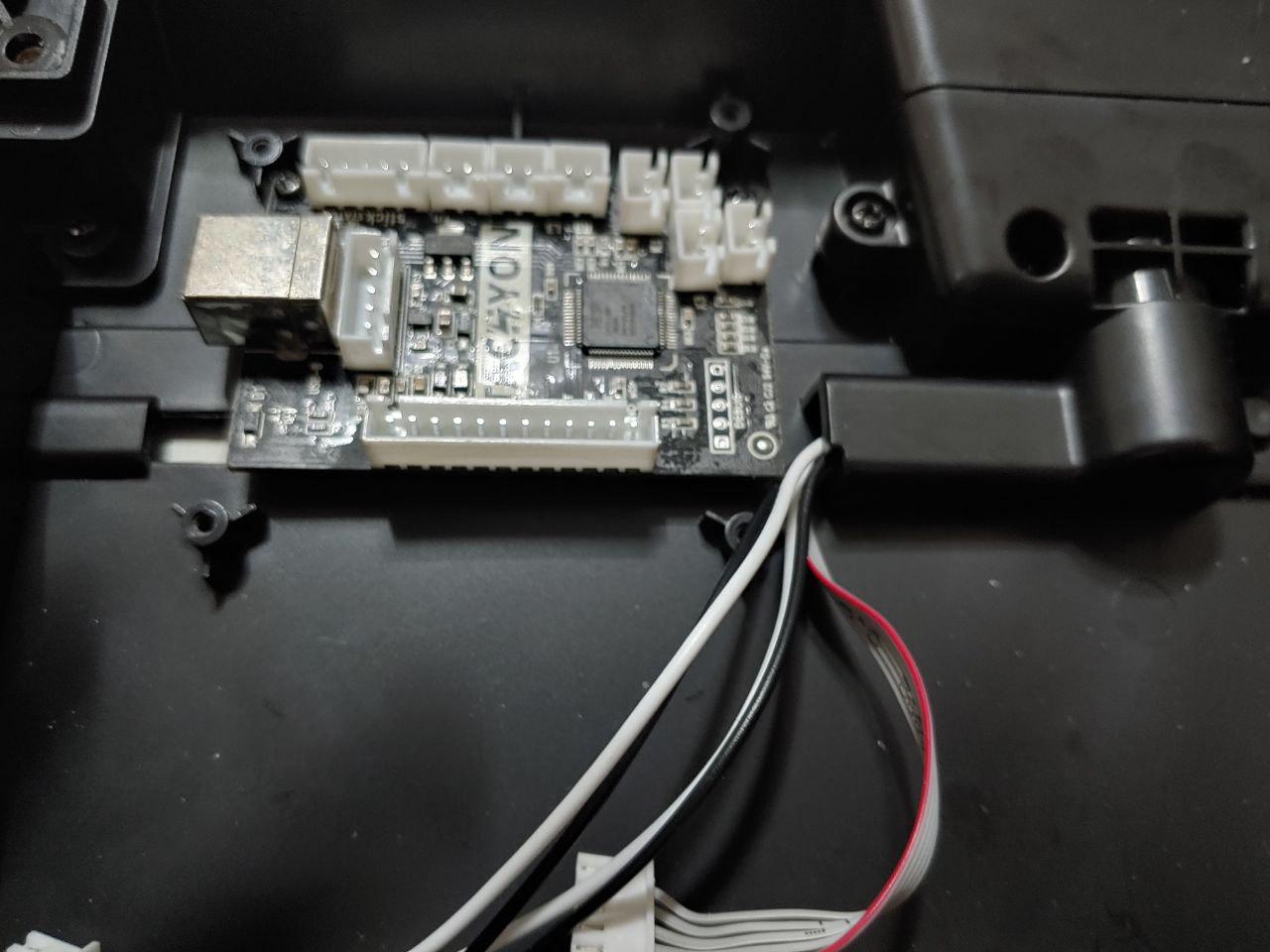

타키온 기판 위치설정.

크기가 딱 오리지날 뚜껑 닫기도 딱 좋게 잡힌다.



배선중......

지금은 복잡해 보이지만



뚜껑을 딱 덮으면 요렇게 된다.

그래도 복잡해 보인다(...)

하여간 gnd 일렬로 죽 잇는 방식은 선정리가 안되게 되어있다 -,.-;;;



최종 결과물.

오른쪽 위 매크로랑 led 버튼은 당연히 국룰로 L3R3이 되었다.



lsdprs 토글버튼은 타키온에서 토글기능을 안내주므로 작동안함...

---

예상치 못한 문제가 발생함.

오른쪽 사이드 끝 버튼이 선수납 프레임에 걸린다;;;;

요 자리.



뭐 어쩔 수 없다 짤라내야지...

역시 간격을 너무 과하게 벌렸어;;;



선수납은 그래도 되네.



작업 끝.
