메이크 키보드 완전체 만들기

메이크스틱은 계열이 좀 많다.

이 중 특히 격겜용 키보드, 히트박스, 믹스박스 등은 국내에서 다른 선택지가 없다.

(해외구매란게 으례 그렇듯이... 오래 걸리고 비싸고 통관이 어쩌고 블라블라)



하지만 제품 자체가..... 참 골때리게 허름하다.

여러모로 마감에 문제가 많다는 이야기는 오래전부터 듣던 터라...



각설하고, 메이크 키보드를 쓰는데

플레이를 어떻게 하는지 맨날 빠지고 납땜도 떨어진다는 사람이 의뢰를 맡겨왔다.

트러블 전체적으로 보강좀 해주고 스킨질도 좀 해달라고...



키보드 키에 대한 정보가 별로 없었던지라 공부 겸 받아서 작업을 해봤다.



---

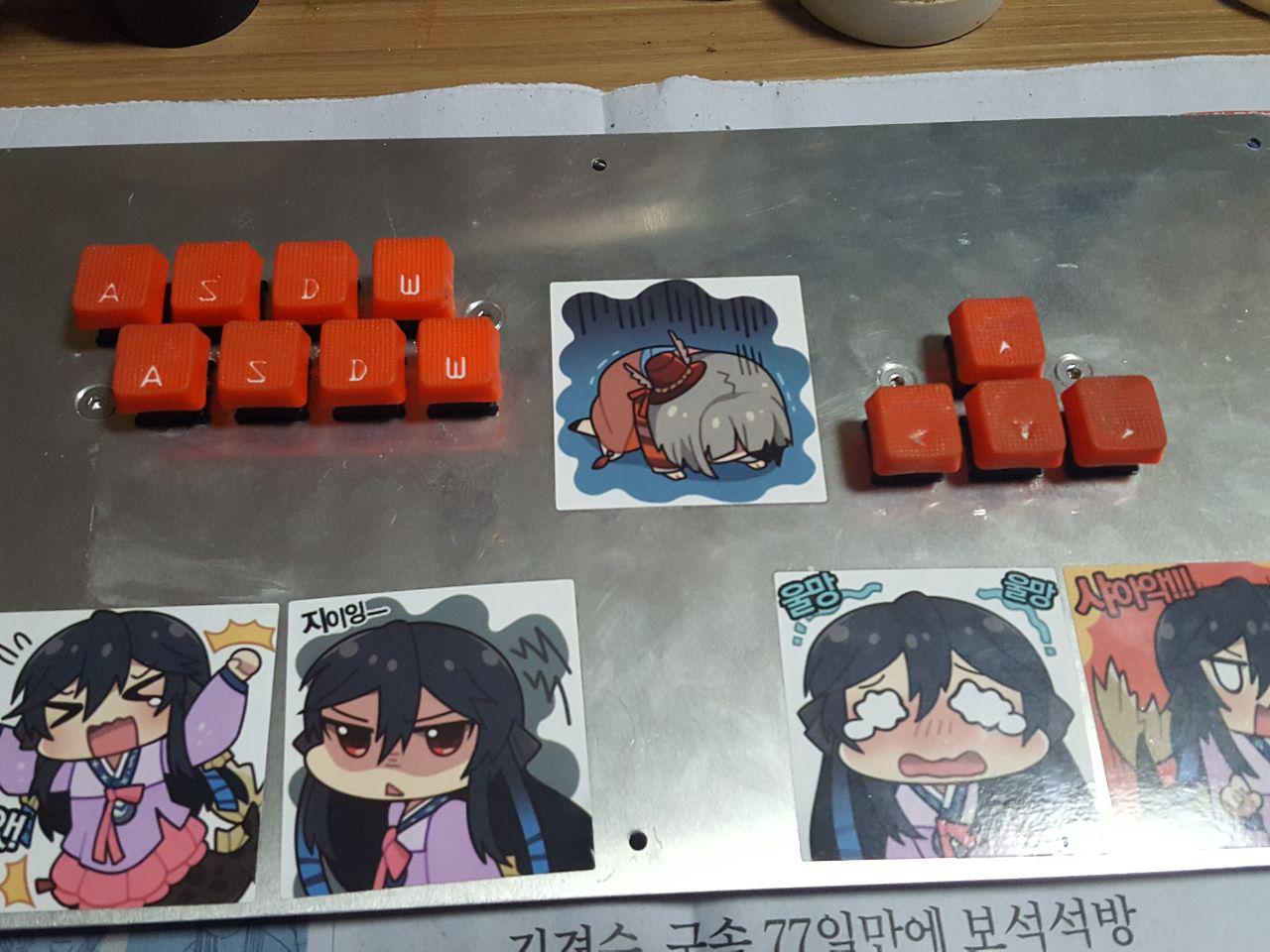

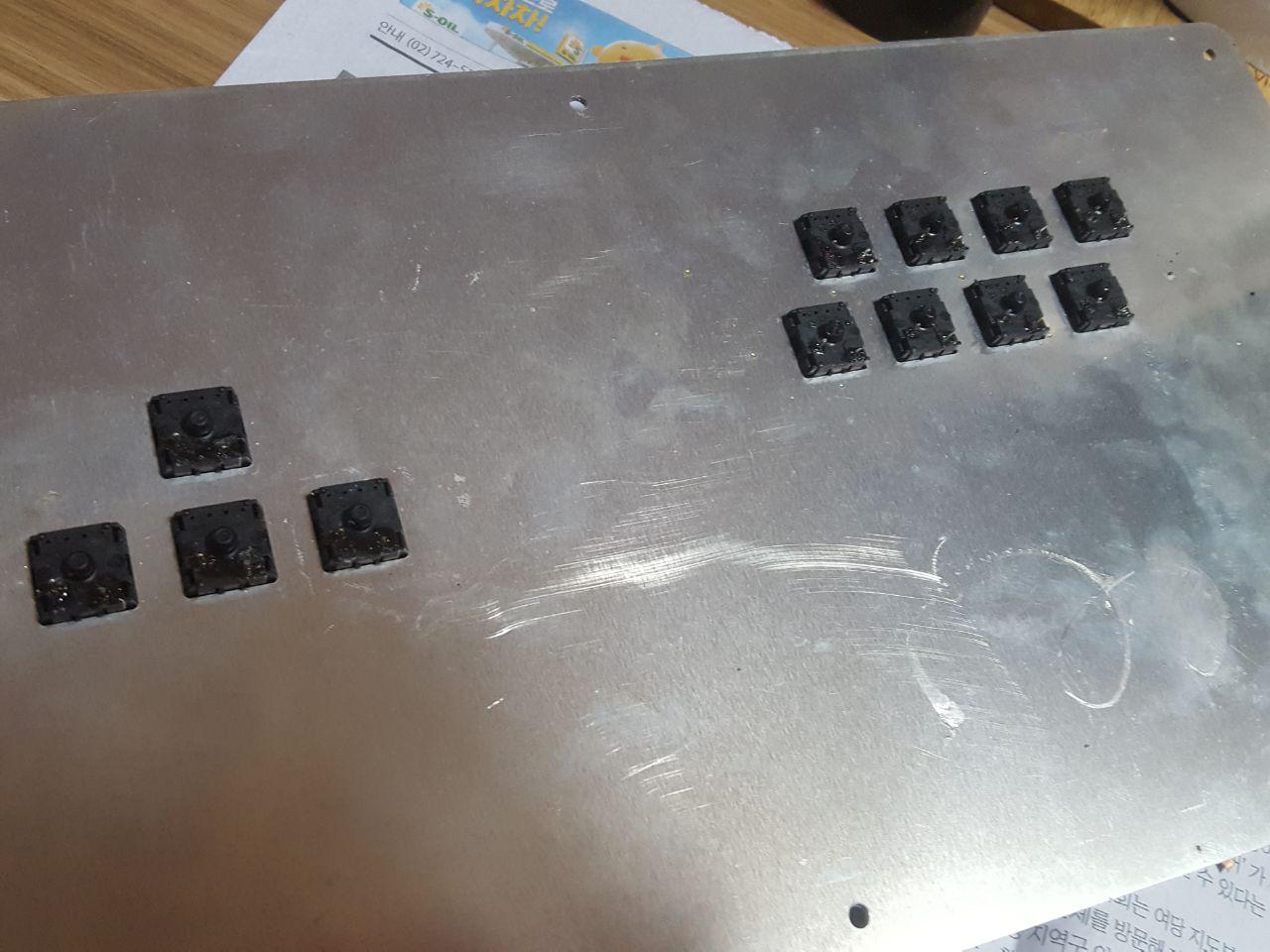

오늘의 작업 대상.

아니 얘네들은 대체 이 키캡은 어디서 구해다 쓰는거야... 찾지도 못하겠던데;;

플레이 조금만 해도 닳아서 너덜너덜





내장 상태.

키에 다이렉트로 납땜을 해놨다.

땜 면적이 적어서... 떨어질 수밖에 없는 부분.



왜 이렇게 해놨는지 이해가 되질 않는듸 -,.-;;;;;;;

내가 알기로 IST 본사에 PCB 다루는 사람이 있는걸로 아는데...;

뭐라도 하나 받쳐놓지 이걸 왜이렇게 해놨지 대체



이걸 보강하기 위해서는 밑에 기판을 대야 된다.

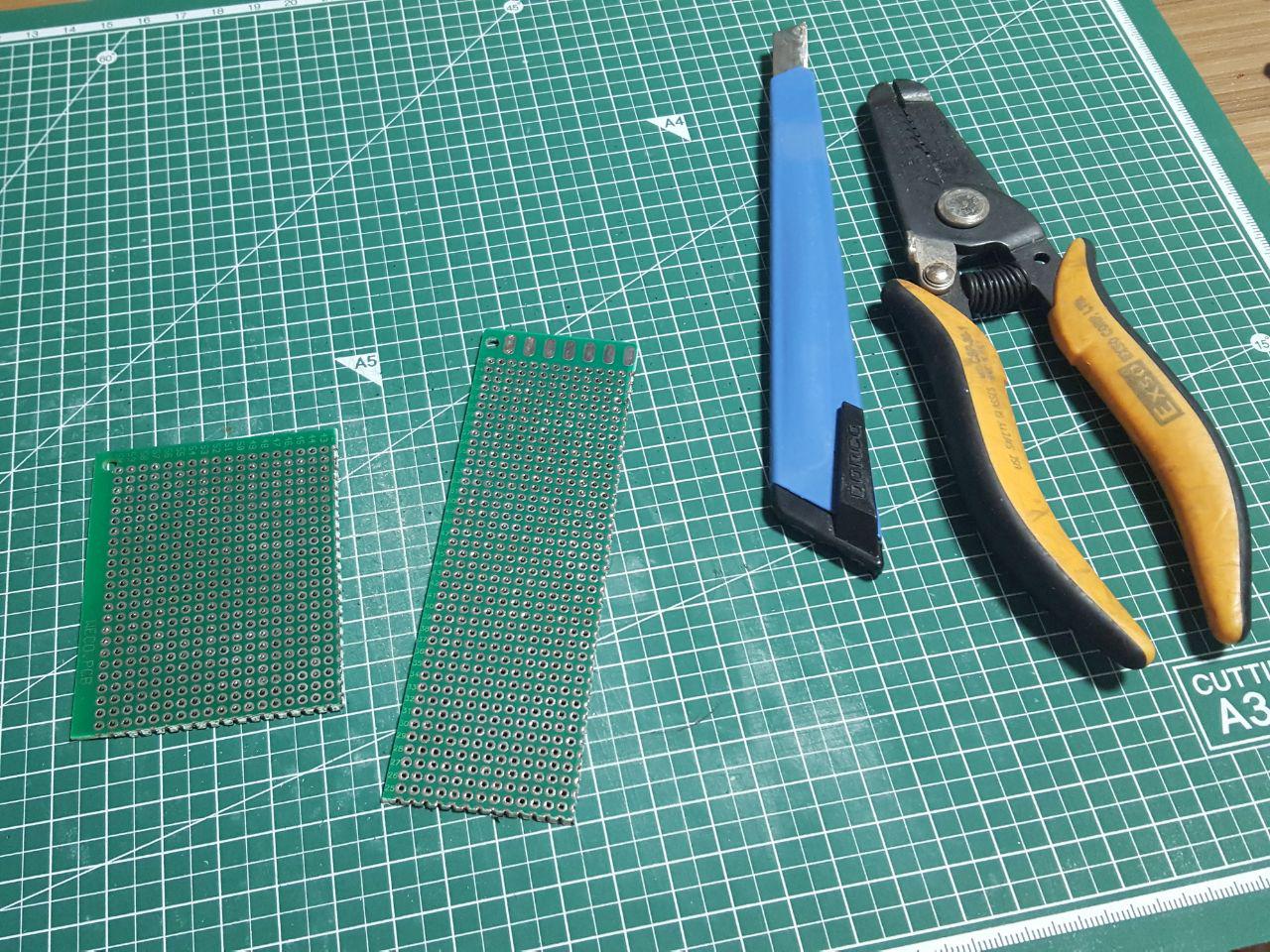

일단 만능기판을 면적에 맞게 자른다.

아 진짜 언제까지 손떔질 해야되지;;;;;;





납떔된 선을 다 떼내고 납을 최대한 제거한다.

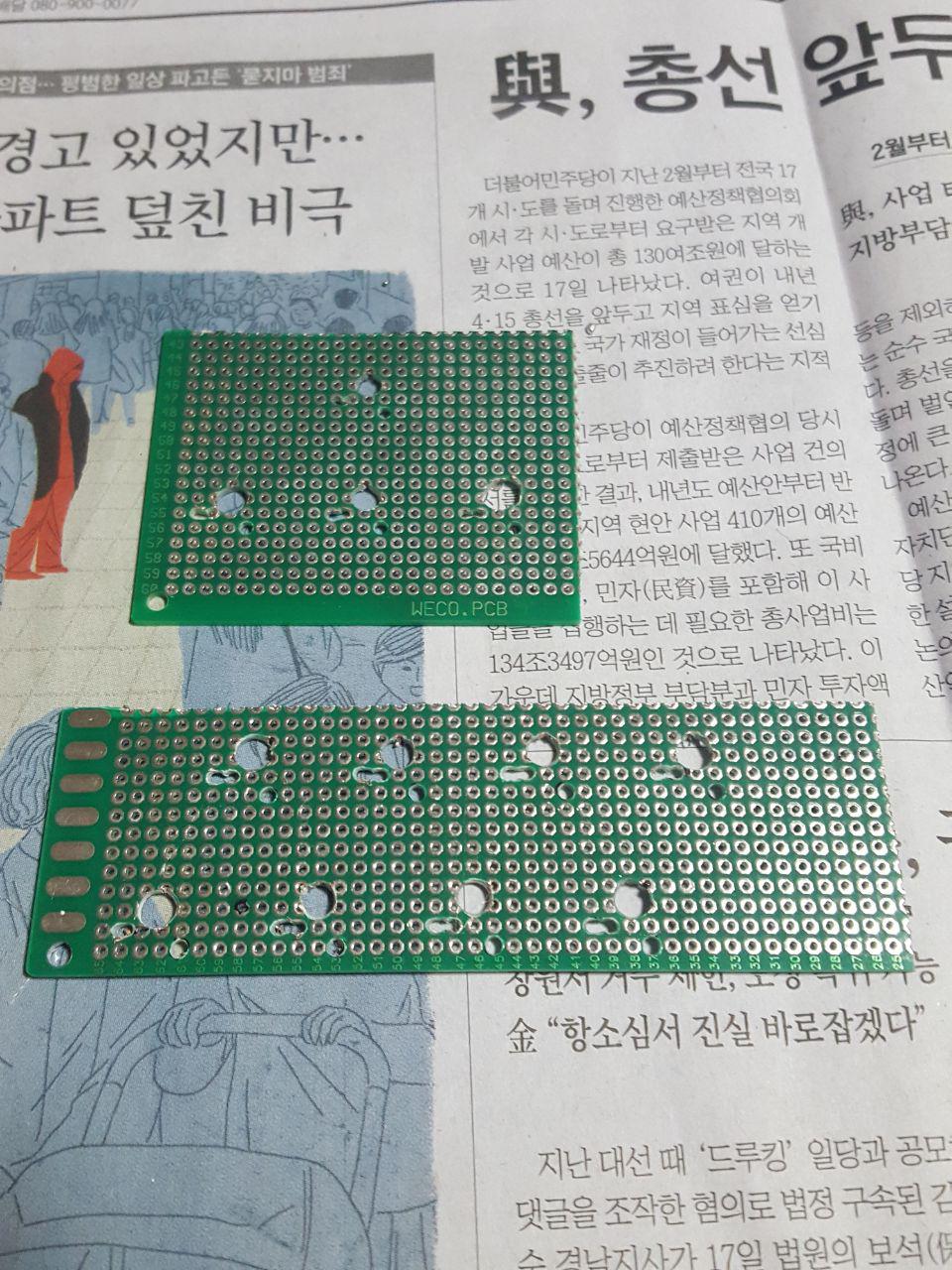

기계식 키보드의 규격에 맞게 중앙 지지대와 핀 홀에 구멍을 낸다.

내가 하는 짓이 언제나 그렇듯이 좀 억지설계인데... 손땜할라면 어쩔 수 없다.



껴본다.

뭐 대충 맞네.



와이어링 중.



기계식 키보드의 핀은 원래 만능기판 홀이랑 잘 안 맞으므로,

홀을 이리저리 맞춰서 확장한 뒤에 납을 좀 많이 떡칠해서

옆 홀이랑 쇼트를 시켜서 납땜 포인트를 만든다.



그러니까 억지설계라니까....



케이블 연결.

내가 쓰는 하네스랑 메이크스틱쪽에서 쓰는 하네스가 안 맞아서 대충 선을 이어붙인다.

뭐 이짓 하는데 하네스 대량생산을 할 수는 없는 노릇 아닌가...



밑에 기판만 대 놨다고 그게 다 되는게 아니라

기판을 이제 고정을 해야지.

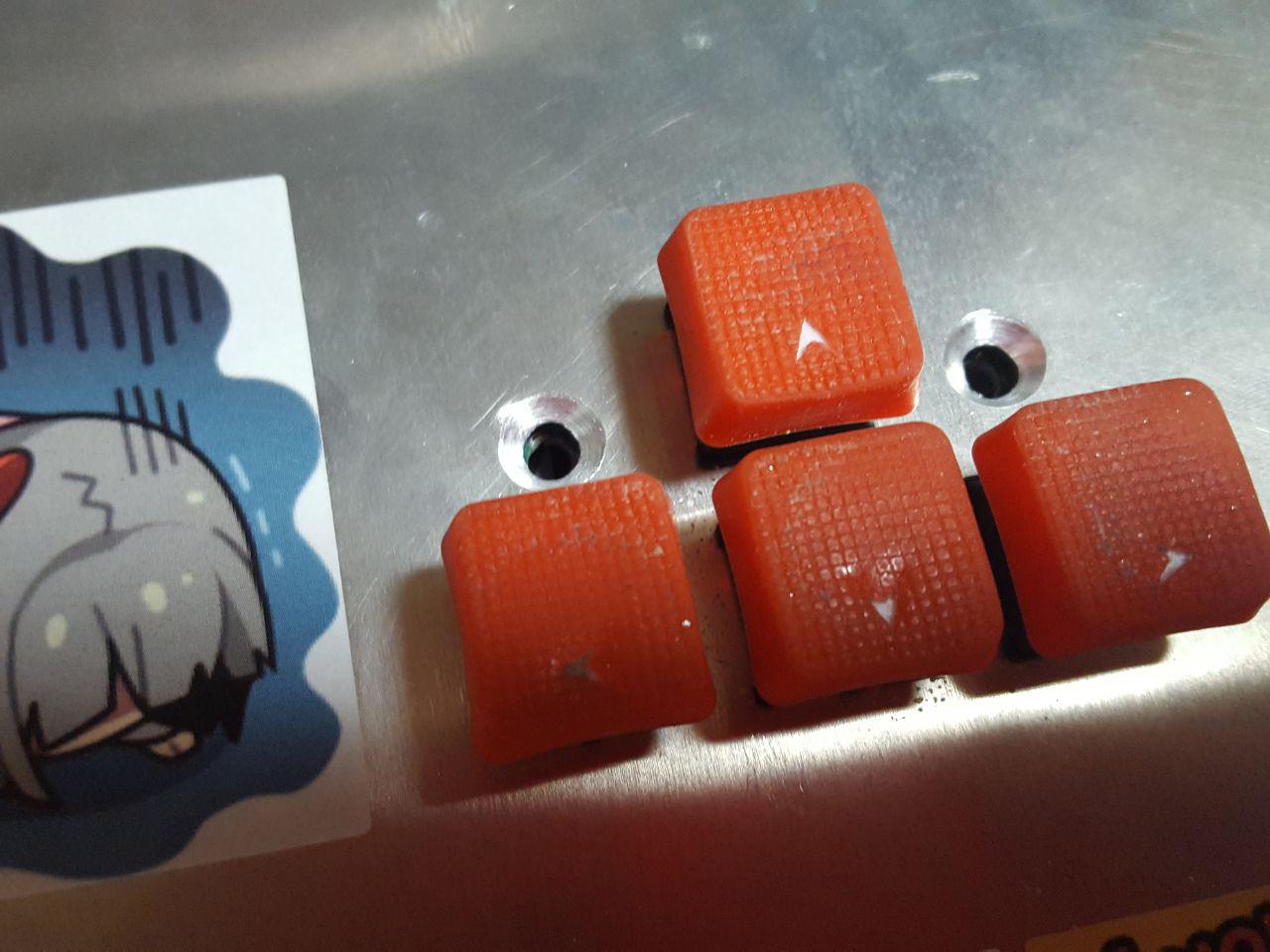

기판 고정용 홀을 드릴로 뚫고, 상부에 카운터싱크를 낸다.



알루미늄판이라 되게 잘 깎이네.





상부에 볼트를 박는다.

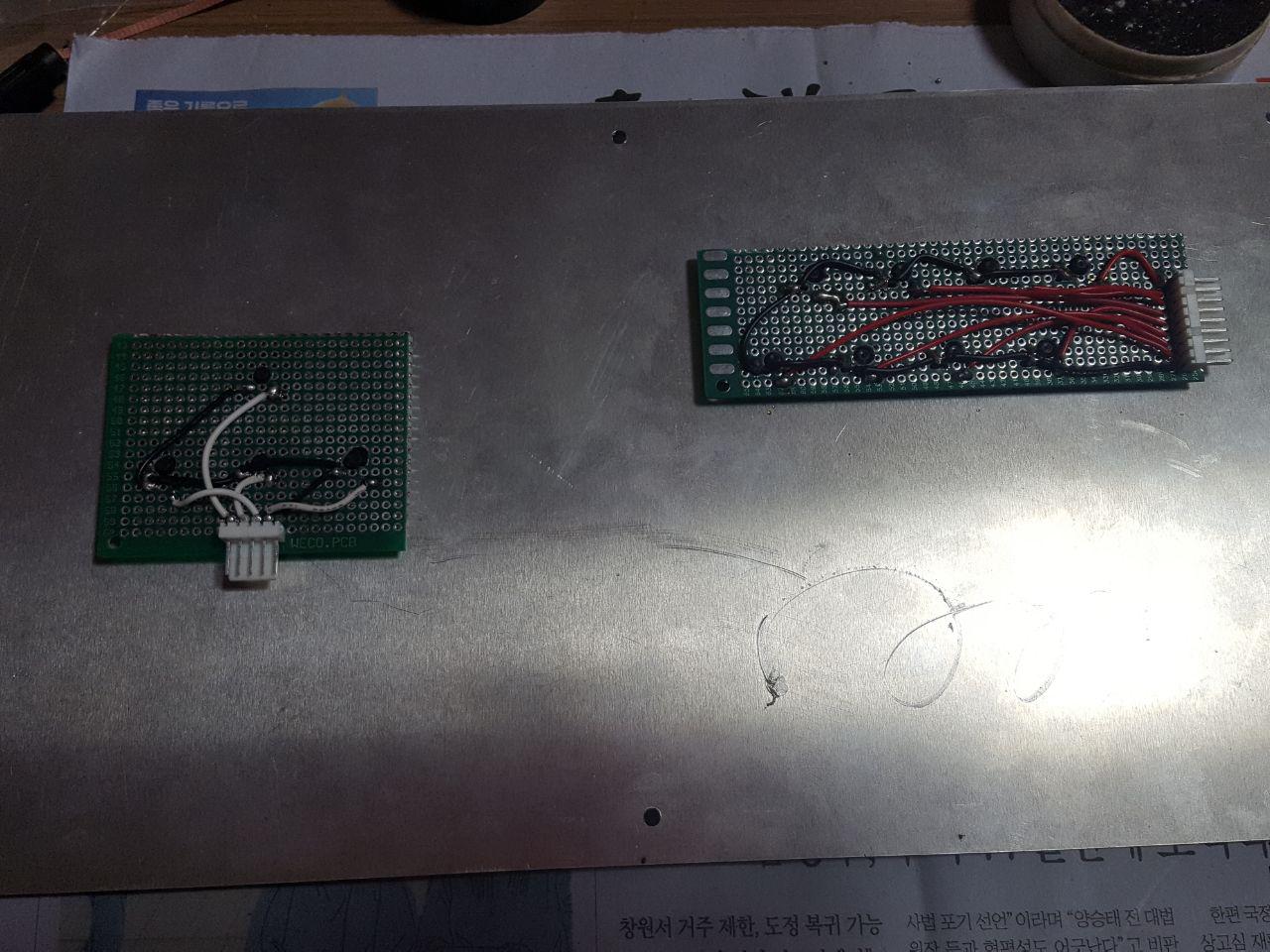

하부 상태.



약간 떠 있게 되는데 이게 위로 안 빠지게 하려고

좀 두께가 있는 큰 너트를 지지대용으로 받쳐서 볼트를 내렸다.



종이와샤는 어지간하면 껴주는게 좋다...

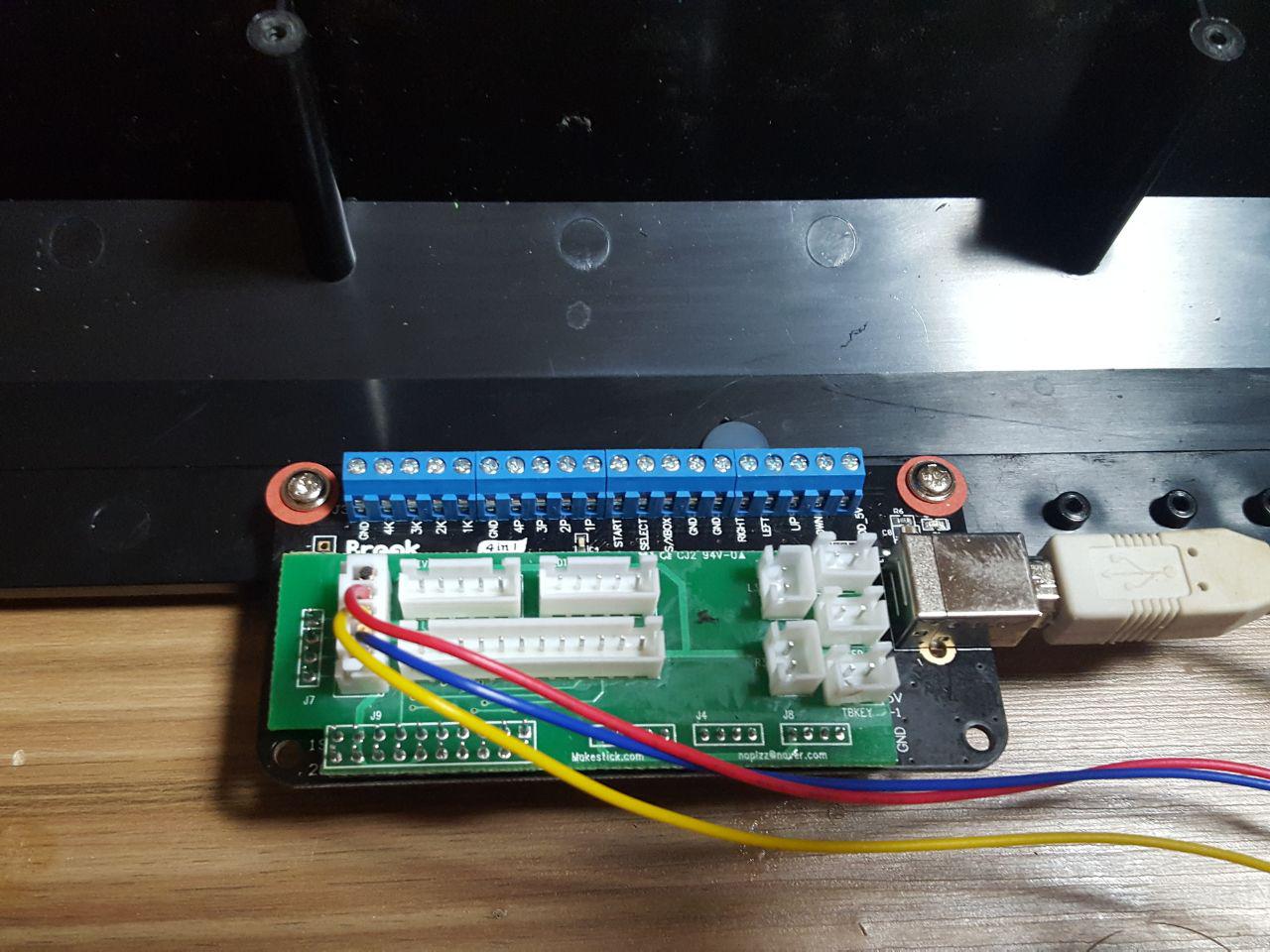

나사 딱 한개만 박혀서 빙빙 굴러다니는 메인PCB도 고정을 해주기 위해 작업을 한다.

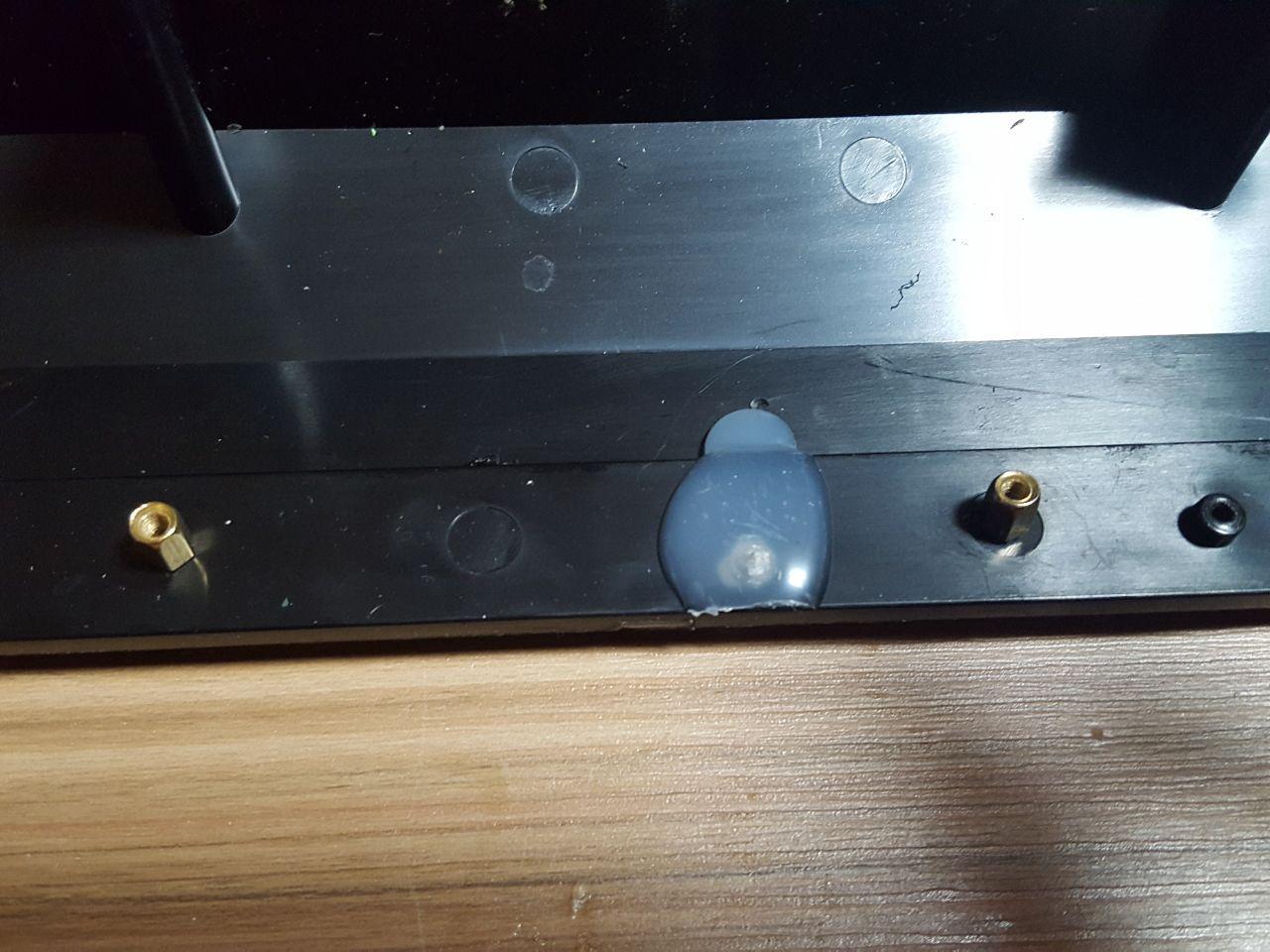

프레임에 드릴질을 한 뒤에 지지대너트를 박는다.





이렇게 되는데

역시 대각선 두개가 아니라 직선 두개라 손으로 건드리면 좀 불안하네;

공간이 없어서 이거 이상으론 뭘 못하겠지만 -,.-;;;





내부 케이블 전연결.



작동 테스트도 문제없고 납땜 떨어질 걱정도 이제 없다.





스킨짤라야지...

장비병이 도져서 아날로그 크롬커터 삼;;;





바깥 자를땐 모르겠는데 내부 자를땐 확실이 좀 더 편하네.

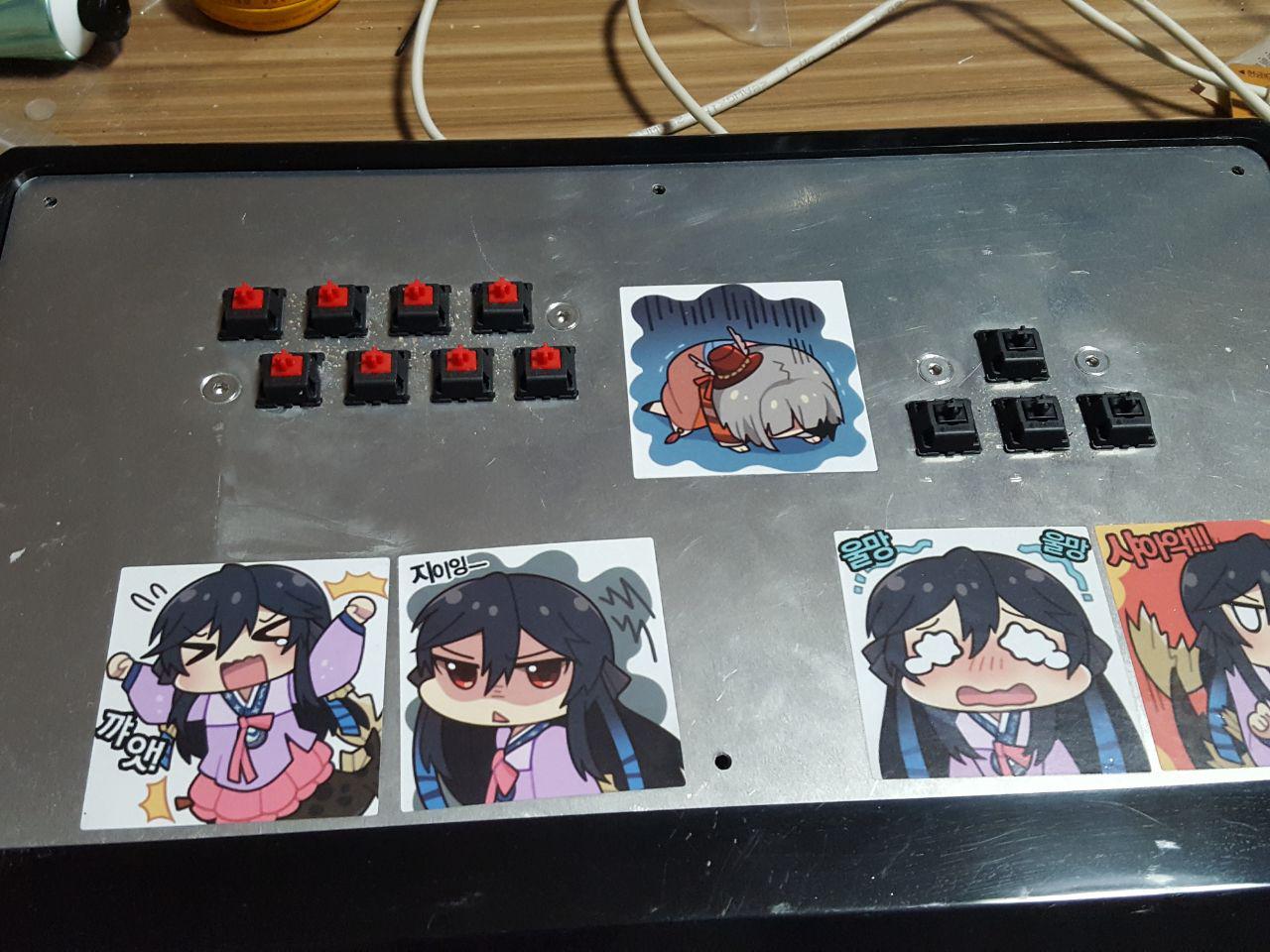

키캡을 홀라당 뽑고 장착을 시도했는데......



에......

키보드 키에 대한 정보가 없어서 상당히 삽질을 많이 함;;;



이걸 스킨을 먼저해서 키를 꽂고 나서 땜질을 해야 됐어... ㅅㅂ





삽질에 삽질에 삽질을 거듭한 끝에 장착이 되긴 됐는데

이거 앞으로 스킨 갈기 개같이 어려울듯(...)



아 진짜 키캡 그지같네;

내꺼도 아니고 고갱님이 알아서 간다니까 뭐 그러려니 하겠지만...



---

작업 전부터 생각한 문제가 있는데

키가 이제 개별로 빠지지 않기 때문에,

스위치가 고장난다거나 하면 수리가 극도로 힘들어졌다.

수리 편의성을 포기하고 내구성을 올렸다는 개념이 되었다.



아 내 허리......

처음 하는 작업이기도 하고, 공부 겸 싸게 해줬는데

해보니 작업량이 장난이 아닌데 이거

다음에 할 일 있으면 대규모 공사급 공임 받아야겠다;;
