하야부사 프로N 히트박스

의뢰 내용은 proN 히트박스 역배치, 8버튼 30mm





준비물 : 스틱 본체, 상판, 철판, 스킨, 5-8핀 히트박스용 케이블, 방향키용 추가버튼.



준비물들.



스킨은 언제나 그렇듯이 미리 커팅부터 해둠.





일단 케이블 순서를 카메라로 찍어둔다.





상하판 분해.



뭔가 때랑 먼지가 많이 껴있다(......)









청소하고 철판을 일단 대본다.



설계부터 알고 있었던 사항이지만,

24mm의 경우에는 간섭없이 가능한데

30mm로 버튼을 쓸 경우에는 아무래도 프레임에 간섭이 생긴다.



패널 넓이에 비해 실제 부품 실장 공간은 절반도 안되는 것이 보통이라......

건 판테라도 그렇고 옵시도 그렇고 프로N/V도 그렇고 엣지는 더더욱 그렇고...





간섭부위.

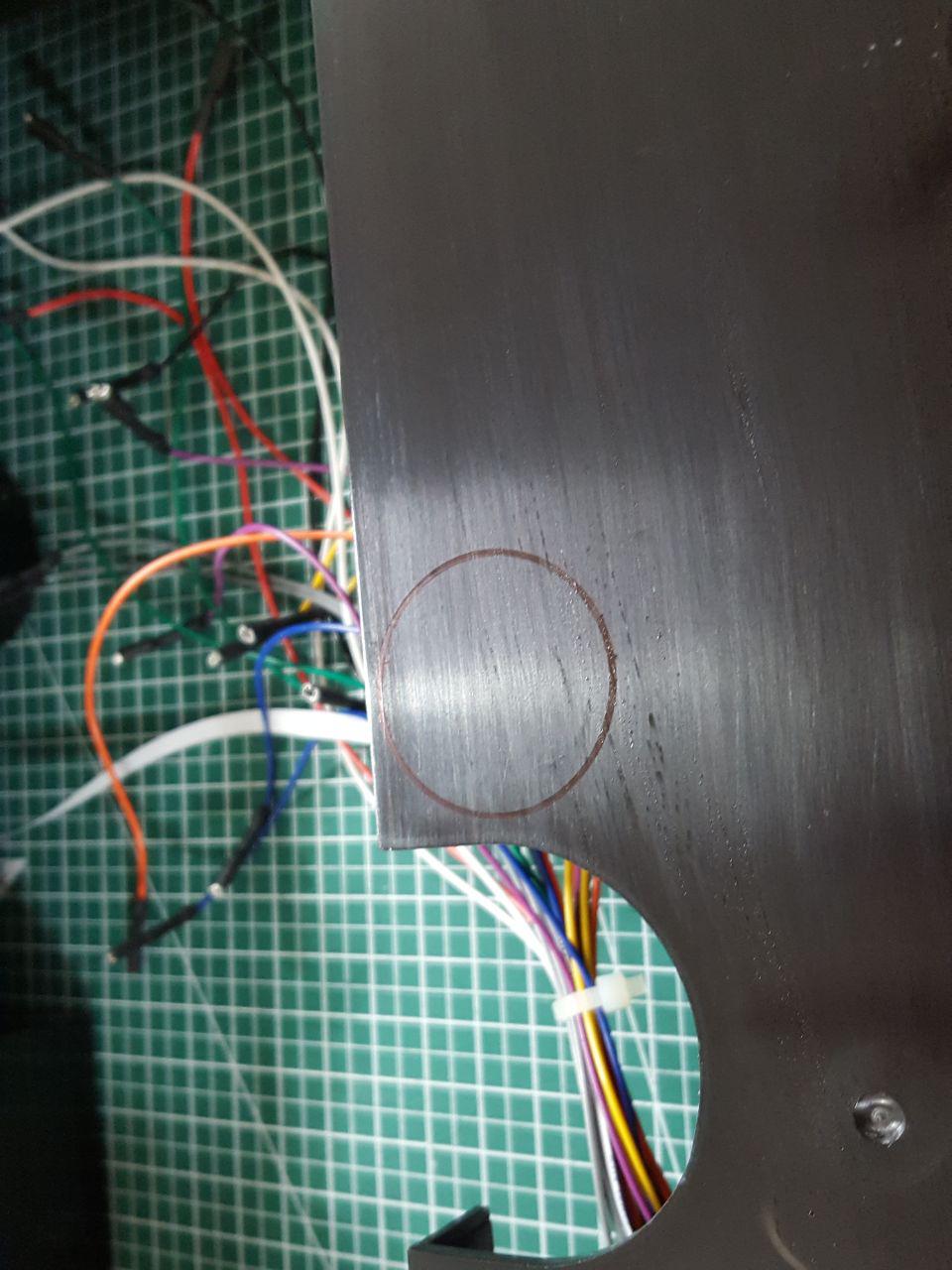

네임펜으로 표시를 해 둔다.





표시해둔 부분을 홀쏘로 짤라낸다.



뚫훍뚫훍뚫



짤라냈음 줄로 좀 다듬어내고...









상부 패널 전부품을 다 덮어본다.



일단 뭐 별 문제는 없는듯...





5-8핀 히트박스용 방향케이블을 즉석제조.



이것도 좀 만들어둘까 -,.-;;; 요새 히트박스 주문도 많은데



케이블 연결.



왼쪽 큰기둥에 방향케이블을 케이블타이로 고정한다.



역배치라서 버튼배치도 역으로 해달래서 버튼은 역순으로 꽂음.











완성.



스킨은 오리지날 카피&색상변경하고 하단부 스틱 이름을 없앤 디자인.



근데 옆에 세이미츠는 괜찮은데 하야부사 버튼은 스킨 디자인 테두리가 거의 안남네;;;









포장싸자......
